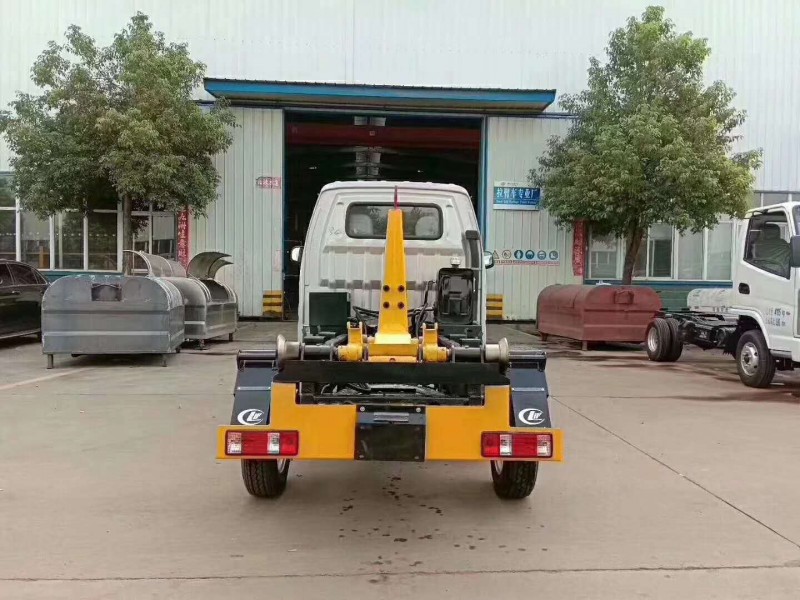

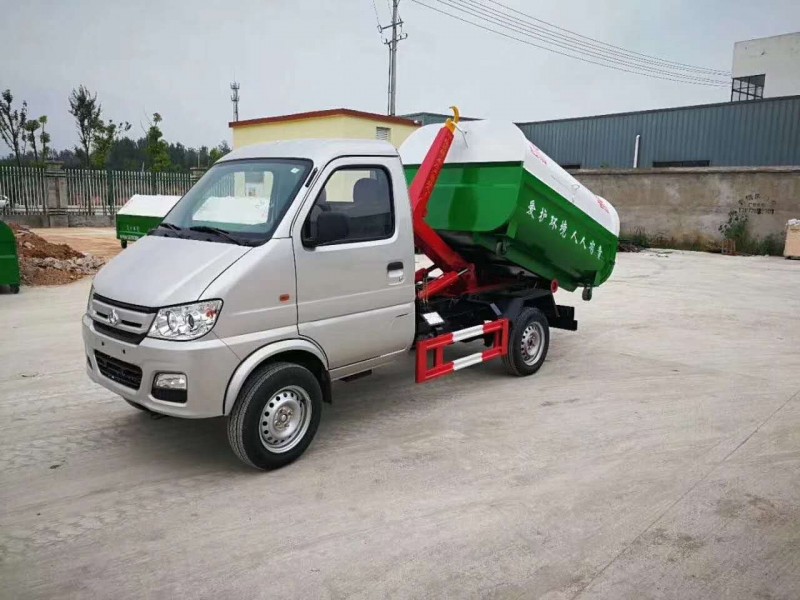

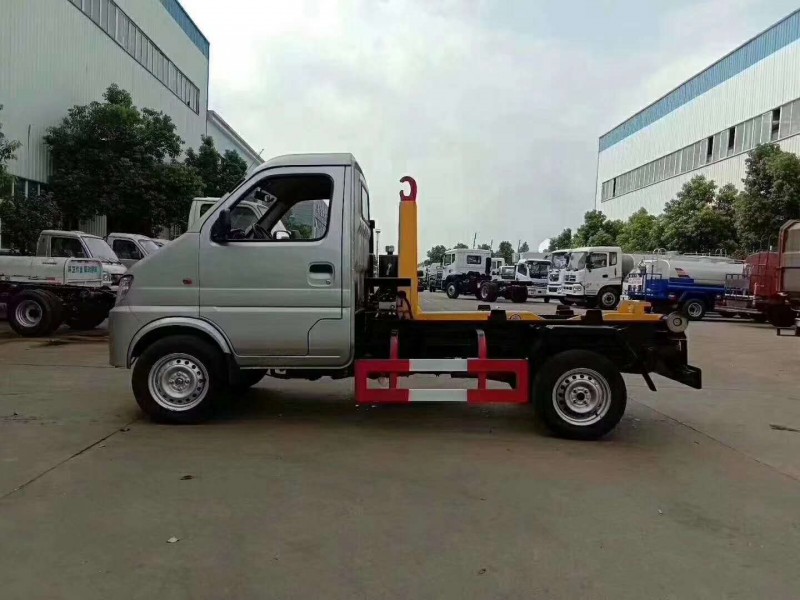

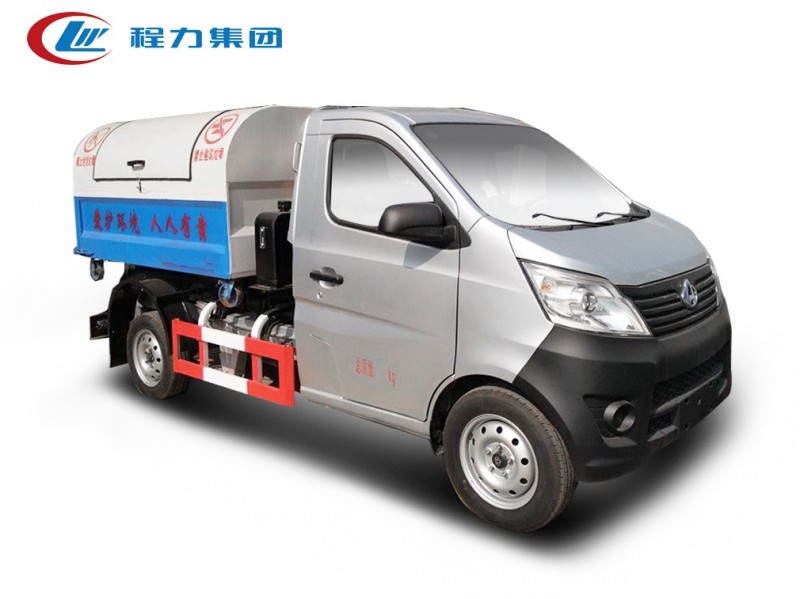

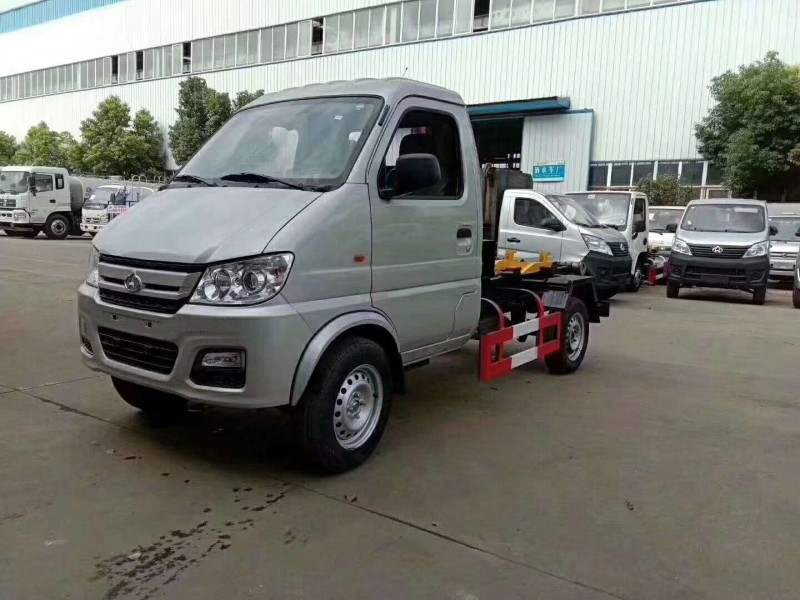

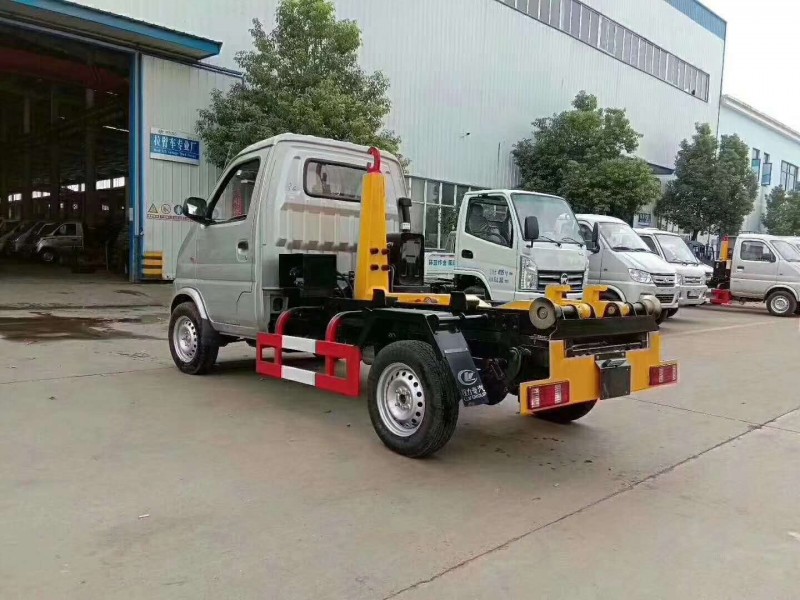

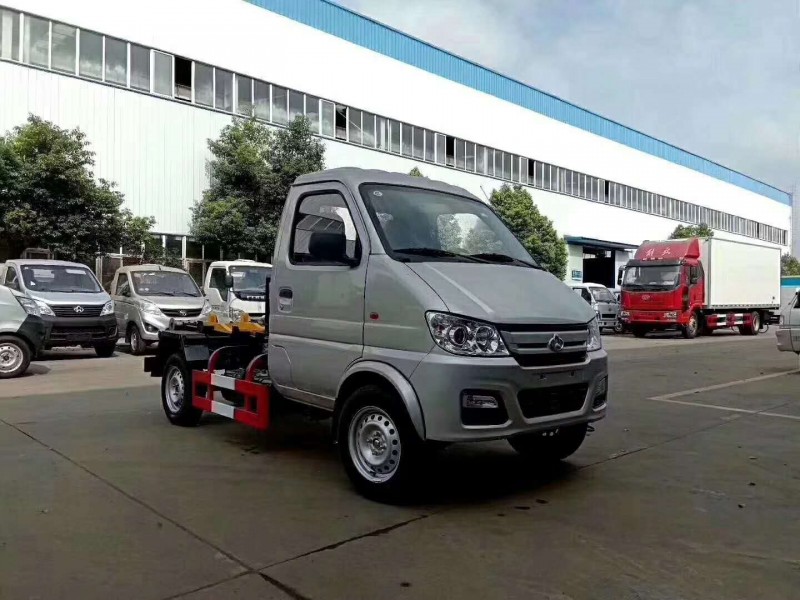

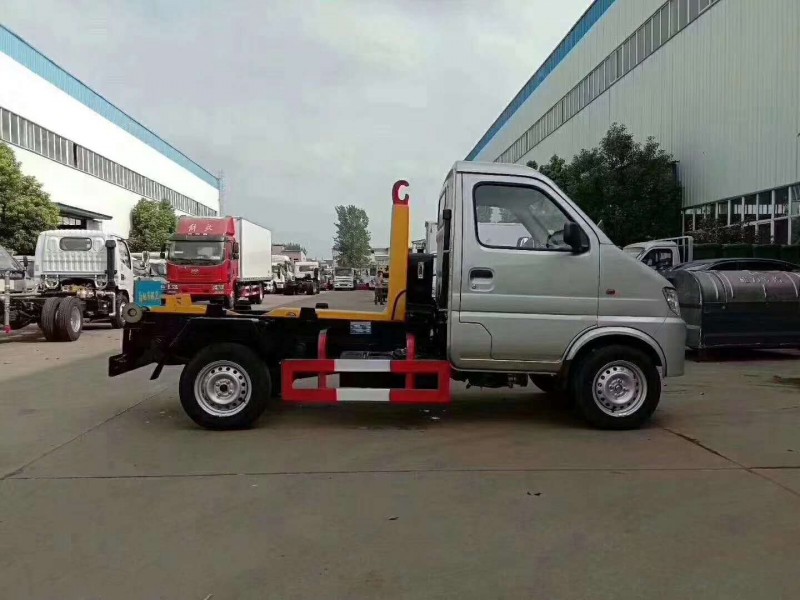

長安3方勾臂垃圾車（車廂可卸式垃車）主要技術參數

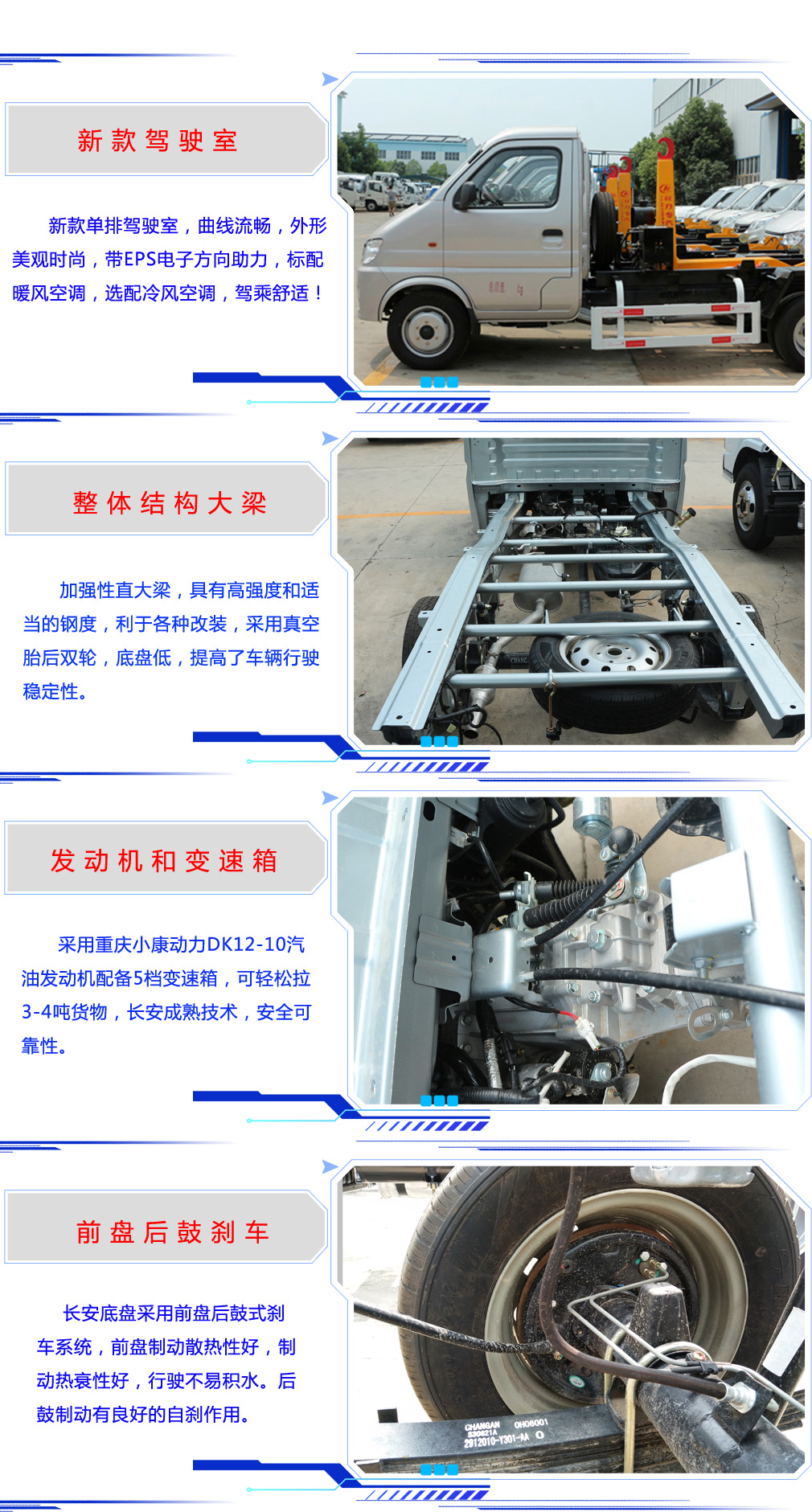

◇底盤配置：單排國六新款駕駛室，2700軸距，后視鏡帶轉向燈,柳州五菱國六汽油發動機122馬力，5檔變速箱，前盤后鼓剎車，帶ABS,175R14LT 8PR真空胎（后單輪），加強型直通大梁,帶原廠制冷空調，原廠電子方向助力，原廠獨有變速箱取力器。

◇上裝配置：強度合金鋼一體式主勾臂，加強型副梁，鑄鋼尾托輪，電控室內外液壓操控裝置，大臂雙杠舉伸自卸，上裝最大提升能力1500KG,?帶安全限位開關，防止操作失誤引起結構變形，液壓完成上箱+下箱+鎖緊+自卸等作業，實現一車配多箱的循環轉運。

車型簡介

    鉤臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。

操作方式

1.行駛操作：行駛按一般汽車駕駛方法進行，行駛前應將車廂回復到初始位置，同時將取力器操作手柄推至分開位置（電控系統將電磁離合器電源關閉），使取力器處于停止工作狀態。

2.作業操作：

2.1 垃圾箱的鉤裝作業

    步驟1拉起駕駛室內手剎手柄，使車輛處于駐車狀態。

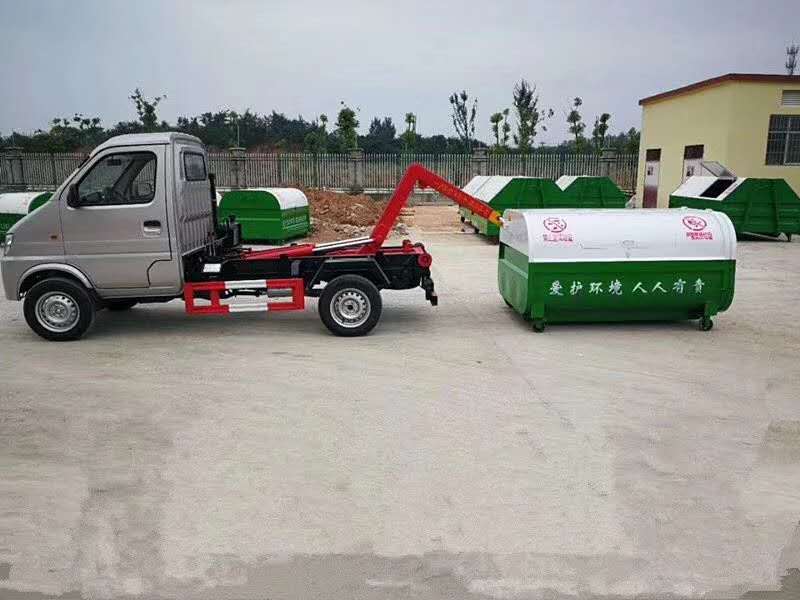

    步驟2拿起駕駛室內電控操縱盒，首先將控制盒上電源開關打開，使電源接通，電磁離合器工作（或將取力器操作手柄扳至結合位置）；接著控制操縱盒上的勾臂旋鈕至“伸”位置不松手，主拉臂開始工作，拉臂油缸伸出，主拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準，松開旋鈕。

     步驟3下車觀察垃圾廂后門下端鎖緊手柄是否處于鎖緊狀態，如沒有處于鎖緊狀態，應扳動鎖緊手柄，確保垃圾廂后門鎖緊手柄把垃圾廂后門與垃圾廂鎖緊在一起。

    步驟4觀察垃圾廂垃圾投入門是否關閉，并讓垃圾投入門處于鎖緊狀態，確保垃圾投入門鎖緊后，方可進入一步操作。

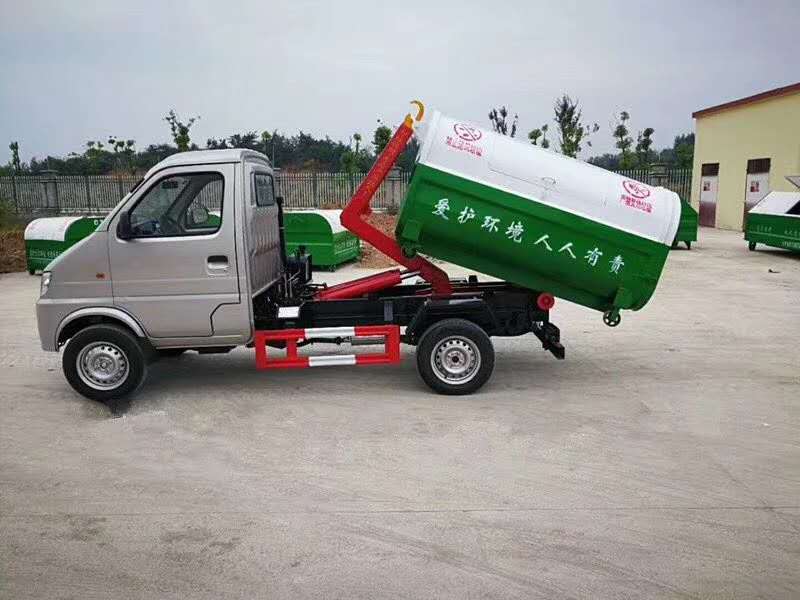

    步驟5當拉臂鉤鉤對準廂體彎鉤時，扭住控制操縱盒上的勾臂旋鈕至“縮”位置不放，主拉臂油缸回收，拉臂鉤鉤住廂體彎鉤，垃圾廂開始吊起，并繼續勾上車。

    步驟6當垃圾廂體落放到副車架上后，松開控制盒勾臂旋鈕，扭動控制操縱盒上的車廂按扭至“鎖緊”位置，鎖緊油缸伸出，將主拉臂與副拉臂牢固鎖緊在一起。

    步驟7扭動控制盒上的電源旋鈕，斷開電控電源（或將取力器操作手柄扳至分離位置）；

保養維護

應嚴格按規定保養垃圾車，使各系統、各裝置經常處于良好的技術狀態，充分發揮其效能，減少油耗、節省開支，最大限度地延長垃圾車的使用壽命。

（一）底盤保養

底盤應嚴格遵守其使用說明書的規定，進行日、周例行保養。

（二）作業裝置保養

作業裝置的保養一般情況下依照下列規定進行。如果能保證作業裝置處于良好的工作狀態，允許其保養同底盤保養同步進行。

1.日保養

日保養主要以清潔、觀察為重點，內容與垃圾車的使用中注意事項第3條內容相同。

2.作業100h保養

作業100h保養以緊固、潤滑為重點。

（1）檢查緊固車廂、作業裝置、軸等部位的連接螺栓；

（2）按時對各潤滑點加注潤滑脂或潤滑油；

（3）檢查緊固液壓系統中各部位的連接螺栓、接頭和管箍、管夾等，并檢查有無油液 滲漏現象；

（4）檢查取力器工作是否正常。

3.作業500h保養

作業500h保養以調整為重點。

（1）各作業裝置中的零部件是否有輕微變形，必要時給予校正；

（2）檢查密封膠條的磨損情況，必要時更換；

（3）檢查液壓元件是否能正常工作，必要時應拆檢或更換。如果有油液滲漏現象，應更換密封件；

4.作業1500h保養

作業1500h保養重點是對各作業裝置進行全面技術檢查和調整，消除隱患。

（1）檢查并修復各處焊縫，特別是各重要部位的焊縫；

（2）檢查各裝置零部件的磨損和操作情況，對磨損和操作嚴重者應予更換；

（3）檢查各液壓元件。

（4）清洗液壓油箱，各濾油器、空氣濾清器和液壓管路，更換液壓油。對有損傷的密封件和軟管應予及時更換；

長安2900軸距3方勾臂垃圾車上裝配置：

強度合金鋼一體式主勾臂，加強型副梁，鑄鋼尾托輪，電控室內外液壓操控裝置（可選裝手自一體），上裝最大提升能力1500KG,?液壓完成上箱+下箱+鎖緊+自卸等作業，實現一車配多箱的循環轉運，

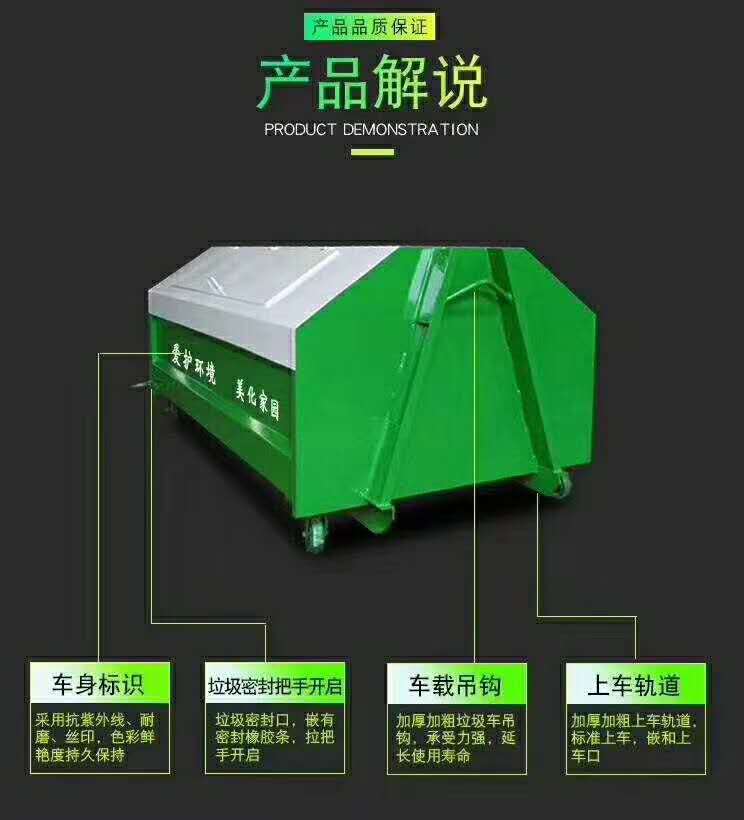

拉臂式垃圾車(車廂可卸式垃圾車)介紹： 車廂可卸式垃圾車又叫拉臂式垃圾車，是一種采用高新設計可伸縮的鉤臂，實現垃圾廂的二次吊裝，自吊上放下，可自行傾倒垃圾的環衛設備。 小型長安汽油拉臂式垃圾車結構簡單，操作穩定方便，裝卸效率高，機械化程度高，節省人力。長安小鉤臂垃圾車一車可帶多個垃圾廂，在裝卸的運輸過程中可有效地避免二次污染。 拉臂垃圾車采用高新設計可擺動的鉤臂，垃圾箱由框架、開啟油缸、滑輪、后門和若干加強框架與鋼板焊接而成。調換貨廂快捷方便，貨廂上帶蓋（倒垃圾時可翻開），

長安小鉤臂垃圾車垃圾廂體可選用碳鋼、不銹鋼材質、內部采取環氧樹脂防腐處理，改裝部分與原車底盤為可分離式，維修方便且保持了原車的機動性及行駛性能。 勾臂式垃圾車(車廂可卸式垃圾車)工作原理及結構組成： 長安勾臂式垃圾車是在底盤上設附車架，在附車架上安放垃圾箱，并安裝吊裝裝置。拉臂主液壓缸是吊裝、卸載垃圾的主要傳動裝置，控制其伸縮可完成吊裝垃圾箱、卸垃圾以及卸下空垃圾箱的工作過程，拉臂主液壓缸一端連接在附車架的尾端靠駕駛室一端，另一端則連接在拉臂上。
